في المقالة السابقة تعرفنا علي المقاومة الكهربائية بصورة عامة واهمية استخدامها وفي هذه المقالة سوف نقف بشئ من التفصيل علي اول نوع لدينا من انواع المقاومات الكهربائية و هي المقاومة الثابتة
المقاومة الثابتة
هي من اكثر انواع المقاومات الكهربائية استخداماً ولا نكاد نجد دائرة الكترونية تخلو منها وهذا النوع هو الذي نستخدمة لتحديد الجهود والتيارات للعناصر المختلفة في حالة ان الجهد الذي يحتاجه العنصر ثابت لا يتغير وايضاً لديها استخدامات اخري في الدوائر الالكترونية
سُميت بالمقاومة الثابتة لان قيمتها ثابتة لكن الثبات هنا غير مطلق فعند التعامل مع هذا النوع من المقاومات هنالك ما يسمي بمعدل او نسبة الخطأ
نسبة الخطأ في المقاومات الثابتة
فعندما نقول ان هذه المقاومة ثابتة وقيمتها 100 اوم مثلاً فهنا قيمتها لا تكون 100 اوم بالتحديد في كل الحالات بل قيمتها يمكن ان تنقص او تزيد عن هذه القيمة بمقدار معلوم وهذه الزيادة او النقصان في قيمة المقاومة بالمقدار المعلوم هو ما يسمي بنسبة الخطأ في المقاومات الثابتة ونسبة الخطأ يشار لها بنسبة مئوية من قيمة المقاومة
فمثلاً مقاومة قيمتها 100 اوم ونسبة الخطاء لها 10% فهنا قيمة هذه المقاومة يمكن ان تكون 100 اوم زائد او ناقص 10% من قيمتها
وهنا قيمة هذه المقاومة يمكن ان تكون 100 اوم او 90 اوم او 110 اوم
فعندما نقوم بقياس هذه المقاومة ونجد قيمتها تتراوح في المدي بين 90 اوم و 110 اوم فهذه المقاومة سليمة ويمكن استخدامها اما اذا قمنا بقياسها و وجدنا قيمتها خارج هذا المدي فان هذه المقاومة تعتبر تالفة ولا يمكن استخدامها
ونسبة الخطأ تحدده الشركة المصنعة للمقاومة اعتماداً علي جودة ونوعية المواد المستخدمة في تصنيع المقاومة والدقة المتبعة في عملية التصنيع
ونسبة الخطاء في المقاومة الثابتة تنتج من ان المقاومة تتاثر بظروف كثيرة ابتداء من طريقة التصنيع و المواد المستخدمة في صناعة المقاومة و درجة الحرارة عند التشغيل و طبيعة الاستخدام وكذلك من غير المجدي ان يتم التركيز علي دقة قيمة المقاومة بشكل كبير لان ذلك سوف يزيد من تكلفة التصنيع وبالتالي سوف يزيد من سعر المقاومات
تتم صناعة المقاومة الثابتة من خليط من مادة موصلة و مادة غير موصلة والتفاوت في النسب بين المادتين يحدد قيمة المقاومة و خصائصها
مثل المقاومة الكربونية التي تصنع من خليط بين الكربون ومادة اخري مثل خليط من الكربون و السراميك وهنالك انواع اخري تصنع من خليط من برادة بعض المعادن مع السراميك وهنالك نوع اخر من المقاومات يكون عباره عن سلك ملفوف
من المفاهيم الاساسية في المقاومات الثابتة قدرة المقاومة
فقدرة المقاومة الثابتة من العوامل التي توضع في الاعتبار عند استخدام المقاومة
وقدرة المقاومة هي التي تحدد قيمة التيار الذي يمكن ان يمر عبر المقاومة دون ان تتاثر المقاومة وتاتي المقاومات بقدرات مختلفة منها ( 1/8 , 1/4, 1/2, 1, 2 ) watts الواط هو وحدة قياس القدرة
والقدرة تساوي مقدار التيار المار عبر المقاومة مضروب في الجهد المار عبر المقاومة
القدرة = التيار x الجهد
او تساوي مربع التيار في المقاومة او تساوي مربع الجهد علي المقاومة
فمن خلال المعادلة اعلاه لدينا ثلاثة مجاهيل فاذا عرفنا قيمة مجهولين يمكن ايجاد قيمة الثالث فاذا عرفنا قدرة المقاومة و الجهد الذي سوف يمر عبرها يمكن ان نحدد قيمة التيار الذي سوف يمر عبرها
كيفية قياس او معرفة قيمة المقاومة الثابتة
يمكن معرفة قيمة المقاومة الثابتة بطريقتين
عن طريق الشفرة اللونية وهي الالوان التي نراها في المقاومات وسوف نفرد لهذه الطريقة مقال منفرد لنتناولها بشئ من التفصيل
الطريقة الثانية عن طريق استخدام جهاز قياس مثل الدجتل ملتميتر

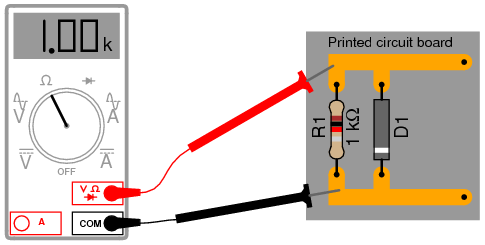

نضع تدرج الجهاز في التدرج الخاص بقياس المقاومة ثم نقوم بوضع طرفي جهاز القياس بين طرفي المقاومة بالطريقة التالية
عند قياس قيمة المقاومة يجب مراعات فصل مصدر الجهد عن الدائرة لان عند قياس المقاومة في حالة سريان جهد فسوف تعطي قيمة خاطئة
