demmarage d'un moteur triphasé asyuchronne à cage
في مواضيع
سابقة قد شرحت أنواع المحركات الموجودة حاليا ومكوناتها،
وفي تدوينة
سابقة تطرقت الى
نوع من المحركات وهي
التي تشتغل تحت
توتر 220 فولط.
شرح أنواع المحركات الكهربائية ومكوناتها
شرح المولد الكهربائي ومكوناته (alternateur)
لذا النوع الذي سأتطرق اليه اليوم هي التي تشتغل تحت توتر 380 فولط.
شرح أنواع المحركات الكهربائية ومكوناتها
شرح المولد الكهربائي ومكوناته (alternateur)
لذا النوع الذي سأتطرق اليه اليوم هي التي تشتغل تحت توتر 380 فولط.
وشرح كيفية
تشغيل هده المحركات ،وكذا شر ح
أنواع التشغيل والمكونات اللازمة
للتشغيل.
نبدأ الشرح
demmarage d'un moteur
triphasé asyuchronne à
(cage (à rotore courtcircuit
لتشغيل هدا
النوع من المحركات
توجد 3 طرق
1.تشغيل يدوي .
demarrage
manuel
2.تشغيل نصف اتوماتيكي.
Demarrage semi
automatique
3.تشغيل اتوماتيكي.
Demarrage automatique
1.نبدأ التشغيل بالطريقة الاولة..تشغيل يدوي .
demarrage manuel
- اتجاه الدوران واحد.une seul sense de retation
Q1 : fusible
sectionneur
Q2 : interrupteur
M
: moteur asynchrone triphasé (enroulements couplés en étoile)
- ذو اتجاهين Deux sense de retation
Q1 : fusible
sectionneur
Q2 : commutateur
triphasé avec position arrêt
M : moteur asynchrone
triphasé.
Fonctionnement
Position 1 : le
moteur tourne dans un sens de rotation
Position 2 : le
moteur tourne dans le sens contraire (inversion de deux phases de la tension
d’alimentation
- Demarrage manuel etoile triangle
2.تشغيل نصف اتوماتيكي
Demarrage semi automatique
- اتجاه الدوران واحد
demarrage direct un seul sense de retation
ذو اتجاهين
Deux
sense de retation
Demarrage inverseur.
Schéma développé du
circuit de puissance
Demarrage semi
automatique etoile triangle
une seul sense
de retation اتجاه الدوران واحد
Demarrage semi
automatique etoile triangle
Deux sense de
retation

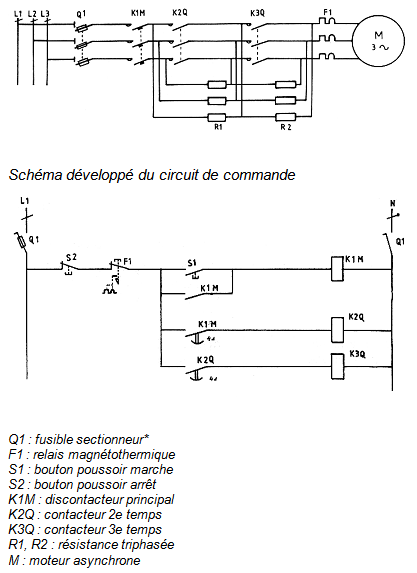

Démarrage par élimination de résistances statoriques
Démarrage semi-automatiquepar élimination de résistances statoriques un sens de rotation
Schéma développé du circuit de puissance
Démarrage semi-automatique par élimination de résistances statoriquesdeux sens de rotation
Schéma développé du circuit de puissance
