ما هي العلاقة بين جهاز الوقاية والقواطع الكهربية CBs
الدرس السابق:هل تتأثر إشارات الجهد والتيار أثناء فتح القاطع الكهربائي
كما قلنا في الدروس السابقة فإن الهدف من منظومة الوقاية فى النهاية هي سرعة فصل الأعطال بدقة، وذلك بواسطة الـــ Protective Relay الذى يكتشف العطل ويرسل إشارة فصل إلى CBs التى يراد فتحها. والعملية تبدأ من دخول ما يعرف بــ Relaying Signals إلى الــ Relay بواسطة Voltage/Current Transformer، ثم يقوم الـRelay بناء على دراسة هذه الإشارات بإرسال إشارة فصل إلى ملف فصـل القاطـع ليتم فتحه (CB Trip Coil)

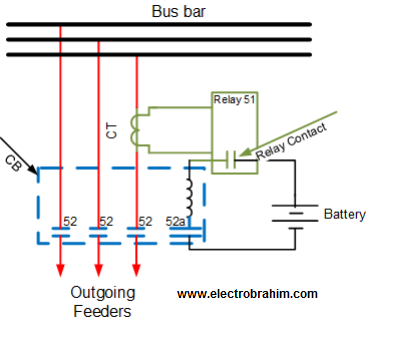

والعملية كاملة تظهر فى الصورة أعلاه الذى يظهر فيه Overcurrent Inverse Relay ،ويقوم هذا الــ Relay عند اكتشافه لأي عطل بغلق الــ Relay Contacts ،ومن ثم يصل تيار البطارية إلى CB Trip Coil فيصبح energized ،و يقوم بفتح CB Poles .لاحظ أن رقـم الــ CB طبقا للــ code ANSI هو 52 ،وأن رقــــــــــم الــ Relay الذى ظهر في الرســـــم هو 51 (Overcurrent Relay) طبقا للجدول في درس: ما هي أنواع أجهزة منظومة الوقاية في محطات التحويل الكهربائية وأرقامها القياسية
ملحوظة: عمليا يضاف على التوازى مع الــ Contacts Relay طرفين آخرين لم يظهرا في الشكل وهما للتوصيل بطريقة يدوية بدون الحاجة لإشارة من الــ Relay.
